1. プラットフォーム仕様書

1.1. プラットフォーム仕様

項目

内容

MPU

i.MX8MPlus Cortex-A53x4:1.6GHz、Cortex-M7:800MHz

Memory

LPDR4

4Gbyte

eMMC

32Gbyte

SPI Flash

128Mbit (OPTION)

外部メモリ

x1 microSD card slo

表示

グラフィックス

x1 HDMI 1.4b Tyep A

LED

x4 MPU制御用

x1 電源ON用

x2 M.2 Status用

USB

USB2.0 OTG

x1 micro A/B コネクタ

USB3.0 HOST

x1 Type A コネクタ

有線LAN

Port

x2 RJ45 1000/100/10

PY

Microchip KSZ9131RNXI

無線LAN

WiFi/BT

x1 M.2 3020/2230 Key-E (PCIE/SDIO/UART WiFi/BLEモジュールのみサポート)

カメラ

x2 MIPI-CSI

マイク入力

x1 3.5mm ステレオミニジャック

デジタルセンサ入力

x4 port UART/I2C/SPI/PDM選択

デジタル出力

x4 インジケータ出力

アナログ入力

x4 port

拡張コネクタ

x1 2.54mm pitchヘッダーコネクタ26pin GPIO 9bit, I2C, SPI(オプション), UART(デバックポート共有)

JTAG

MPU

x1 1.27mm pitchヘッダーコネクタ10pin

FPGA

x1 2.00mm pitchヘッダーコネクタ10pin

1.2. ブロック図

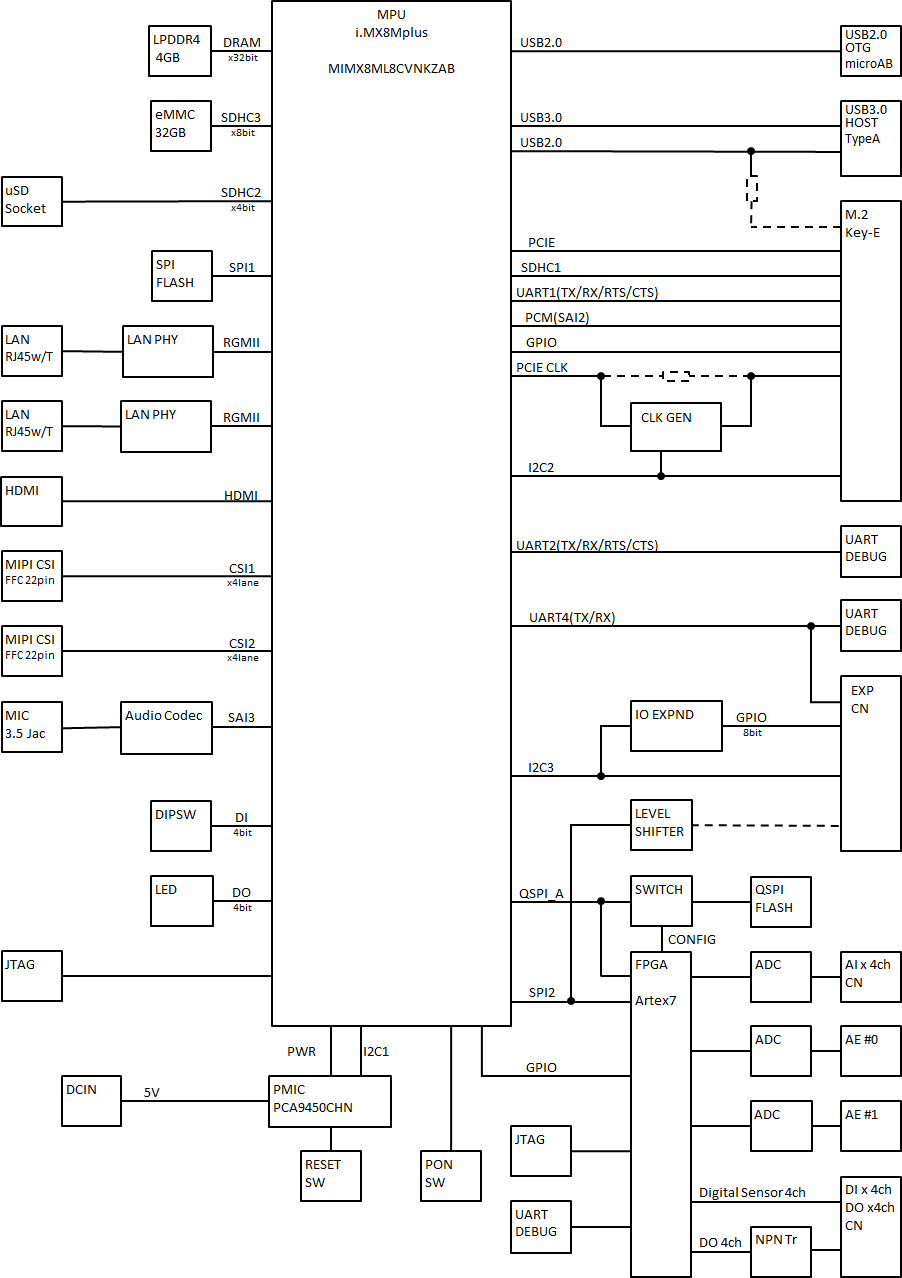

../_images/block_diagram.png

1.3. 動作環境

項目

仕様、条件

備考

使用場所

屋内

環境基準Class B

使用環境

  • 塵埃等なきこと

  • 防水機能なし

  • Class Aを適応

  • IP00

動作温度範囲

5℃~40℃

TBD

動作湿度範囲

20%~80%未満

TBD

保存温度範囲

-5℃~70℃

保存湿度範囲

10%~80%未満

振動(動作時)

2.0 m/s2 (5~150Hz)

PoCの為、対象外 左記は参考値

振動(非動作時)

4.9 m/s2 (5~150Hz)

同上 輸送振動は左記以下にすること

雰囲気

腐臭性ガス等のなきこと

電源電圧範囲

DC5V±10%

USBポート電源供給時 4.9V以上推奨

消費電流

最大7A以下(外部供給含む)

コントローラ部のみ最大2.5A以下

設置方法

選択市した販筐体による

固定可能な筐体を選択すること

EMC

CISPR22 ClassA相当

評価のみ

1.4. 外観

本体

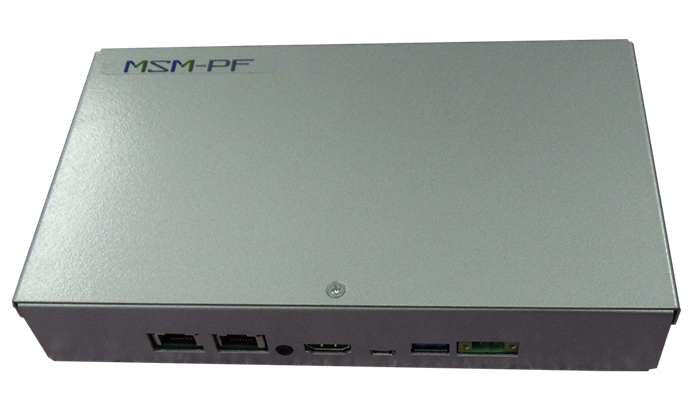

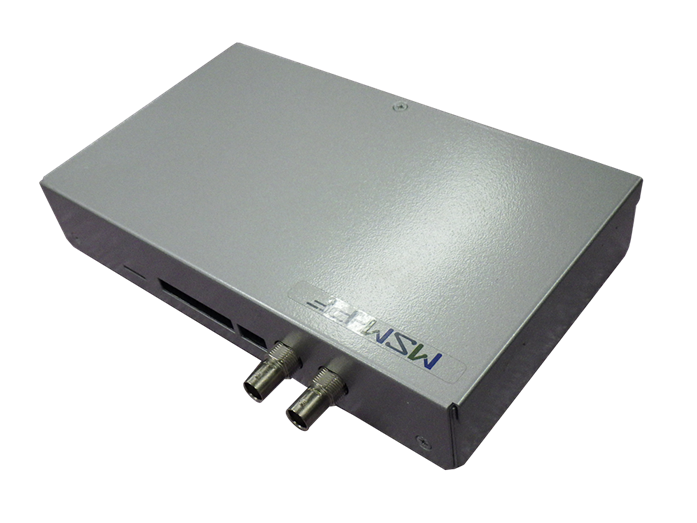

../_images/exterior_case_1.png

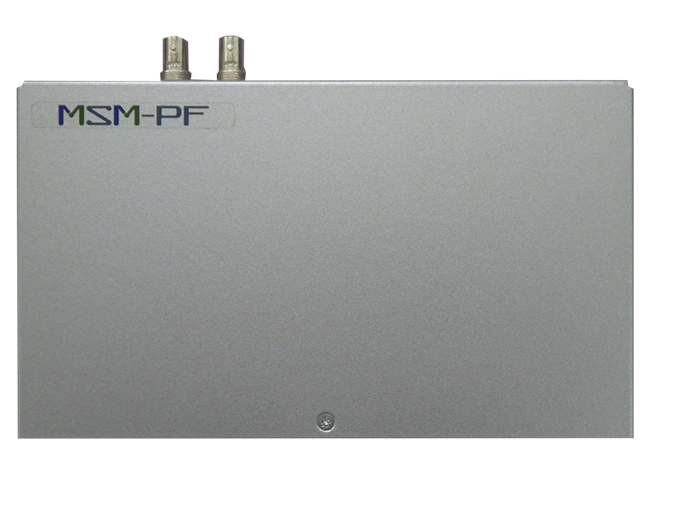

../_images/exterior_case_2.png
../_images/exterior_case_3.png

基板

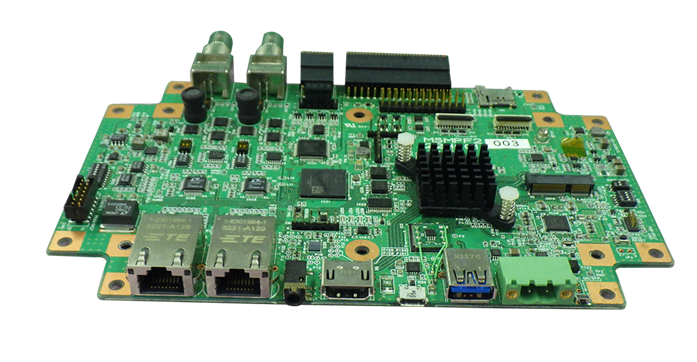

../_images/exterior_pcb_1.png

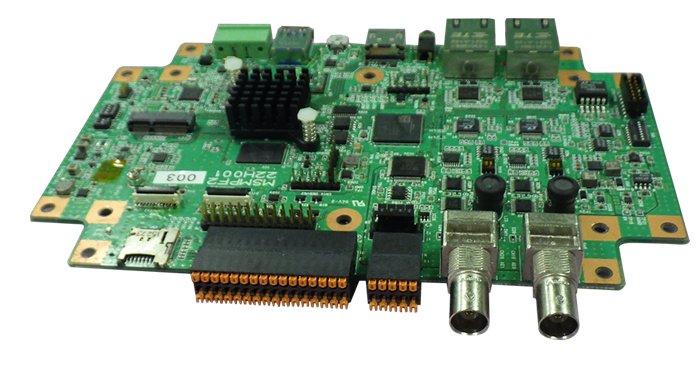

../_images/exterior_pcb_2.png

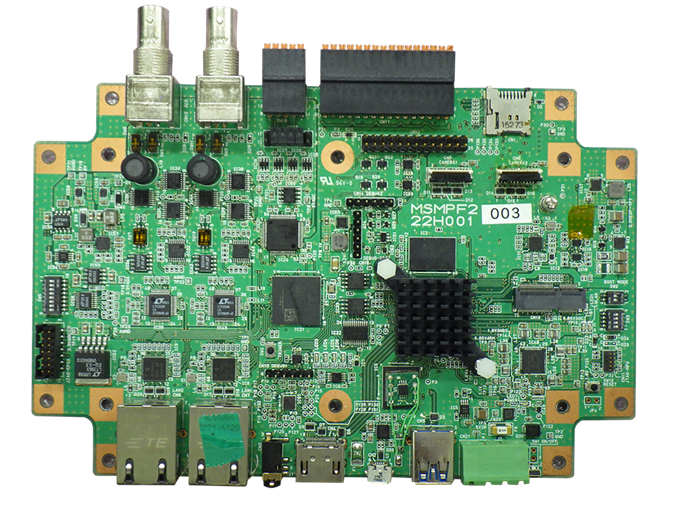

../_images/exterior_pcb_3.png

1.5. 外形寸法

本体

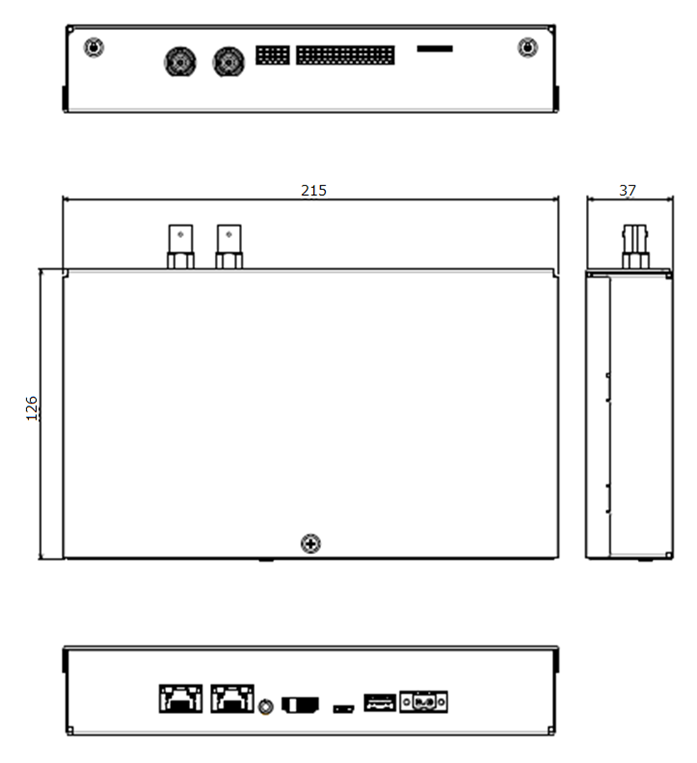

../_images/outline_drawing_case.png

基板

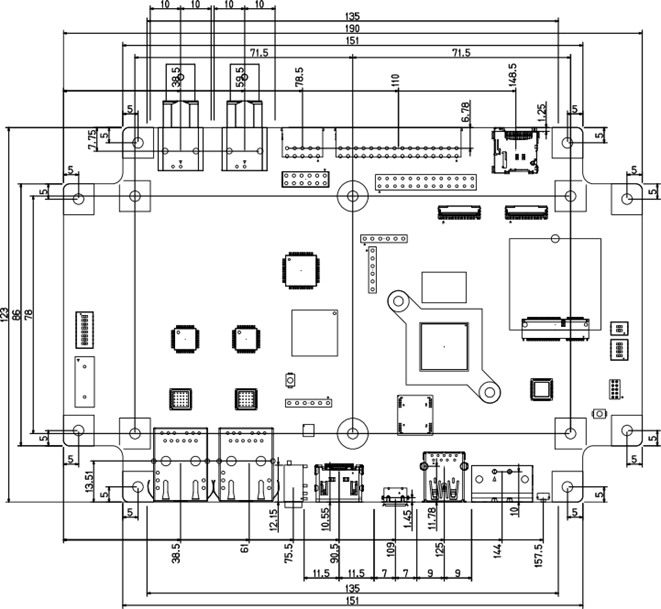

../_images/outline_drawing_pcb.png

1.6. 電源仕様

項目

仕様、条件

備考

電源電圧範囲

DC5V±10%

USBポート電源供給時 4.9V以上推奨

消費電流

最大7A以下(外部供給含む)

コントローラ部のみ最大2.5A以下

1.7. 利用環境

項目

仕様、条件

備考

使用場所

屋内

環境基準Class B

使用環境

  • 塵埃等なきこと

  • 防水機能なし

  • Class Aを適応

  • IP00

動作温度範囲

5℃~40℃

TBD

動作湿度範囲

20%~80%未満

TBD

保存温度範囲

-5℃~70℃

保存湿度範囲

10%~80%未満

振動(動作時)

2.0 m/s2 (5~150Hz)

PoCの為、対象外 左記は参考値

振動(非動作時)

4.9 m/s2 (5~150Hz)

同上 輸送振動は左記以下にすること

雰囲気

腐臭性ガス等のなきこと

設置方法

選択市した販筐体による

固定可能な筐体を選択すること

1.8. 付属品

・電源入力用ターミナルブロック
・アナログセンサ入力用ターミナルブロック
・デジタルセンサ入力用ターミナルブロック

注意

詳細は取扱説明書を参照ください

1.9. その他

1.9.1. 保証期間

TBD(未定)

1.9.2. 各種取得規格

電波障害自主規制について

本プラットフォームは CISPR22 Class A 相当の機器です。 本プラットフォームを住宅環境で使用すると電波妨害を引き起こすことがあります。 この場合には使用者が適切な対策を講ずるよう要求されることがあります。

規格名

備考

CISPR22

ClassA準拠

RoHS指令

準拠

電気用品安全法

対象外機器

省エネ法

対象外機器

国際エネルギースター

対象外機器

1.9.3. 輸出管理規定

戦略物資

本プラットフォームが、外国為替および外国貿易管理法(外為法)に定められる戦略物資等(貨物または役務)に該当する場合、 本プラットフォームを輸出または日本国外へ持ち出す際は、事前の書面による承諾を得ることのほか、 外為法および関連法規に基づく輸出手続き、また場合によっては、米国商務省または米国所轄官庁の許可を得ることが必要です。
