1. 可視化画面 Node-RED 概要

1.1. はじめに

MSM-PFクラウドサービス のセンサデータ可視化画面は、 Node-REDと呼ばれるローコードプログラミングツールで作られています。 可視化画面に表示されるデータの色を変えたり、データの値を変換したりするには、 Node-REDを操作する必要があります。 このページでは、初級編 や 上級編 では省略されている、 ごくごく基本的なNode-REDの操作方法を説明します。 より詳細な操作方法を知りたい場合は、公式ドキュメント( https://nodered.jp/docs/ )をご確認ください。



1.2. Node-RED操作画面へ移動

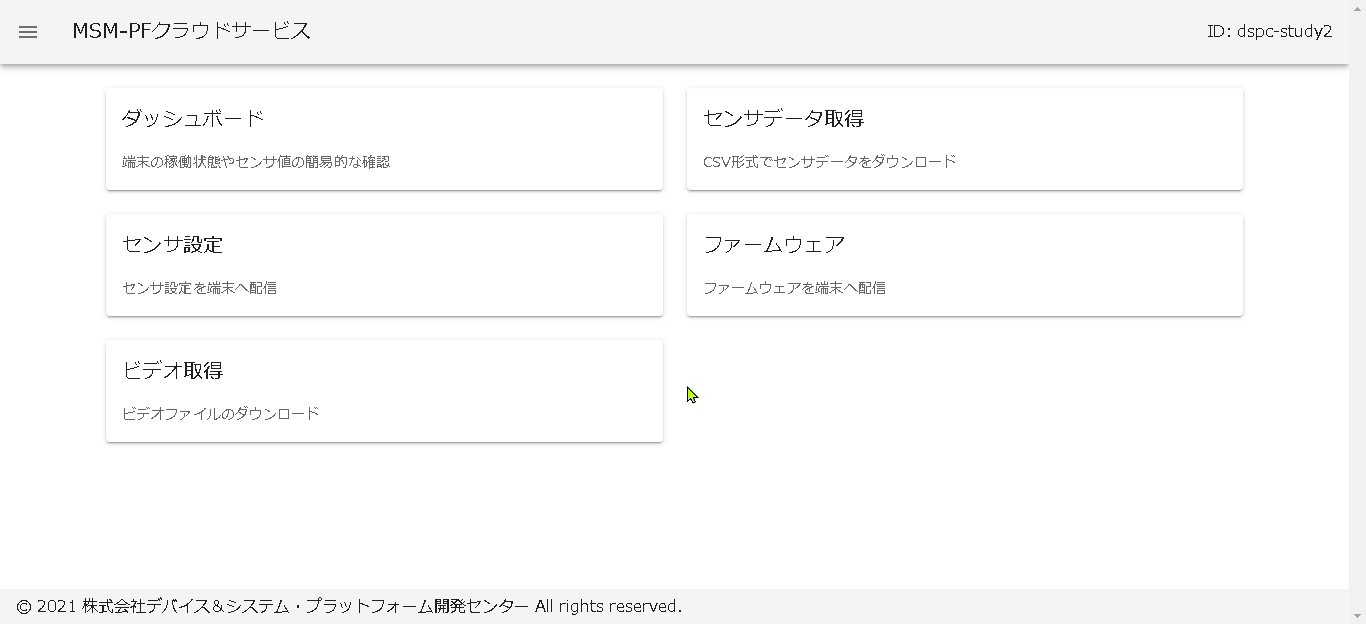

Node-REDの操作画面をフローエディタと呼びます。 フローエディタへは、MSMクラウドサービスのトップ画面から、 左上のメニューバーを展開し、Flow Editor をクリックすると遷移できます。

../../_images/openFlowEditor.gif

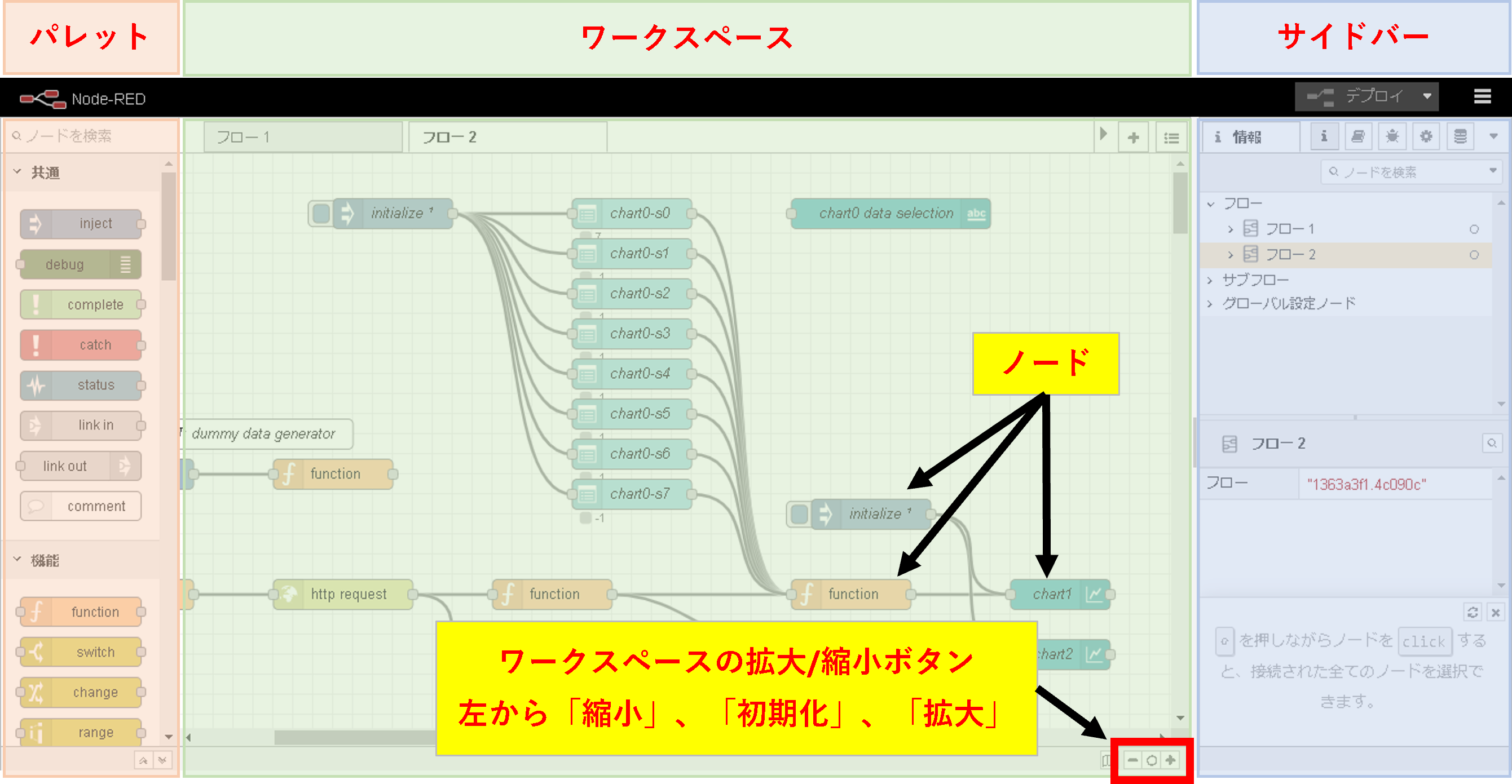

以下がフローエディタです。 フローとは、ノード（小さな処理のまとまり）を線で繋いだものです。 フローエディタでフローを作成し、全体処理（今回は可視化画面の生成）を実現しています。 エディタの構成は以下の通りです。

  • エディタ画面左側

    • パレットと呼びます。

    • 利用可能なノード一覧です。

  • エディタ画面中央

    • ワークスペースと呼びます。

    • フローを作成する場所です。

    • ワークスペース右下に、ワークスペースの拡大縮小ボタンがあります。

  • エディタ画面右側

    • サイドバーと呼びます。

    • フローのデバッグやヘルプの参照などを行う場所です。

    • Ctrlキーを押しながらSpaceキーを押すと、閉じたり開いたりできます。

../../_images/flowEditor.png

1.3. ノードをワークスペースに配置する

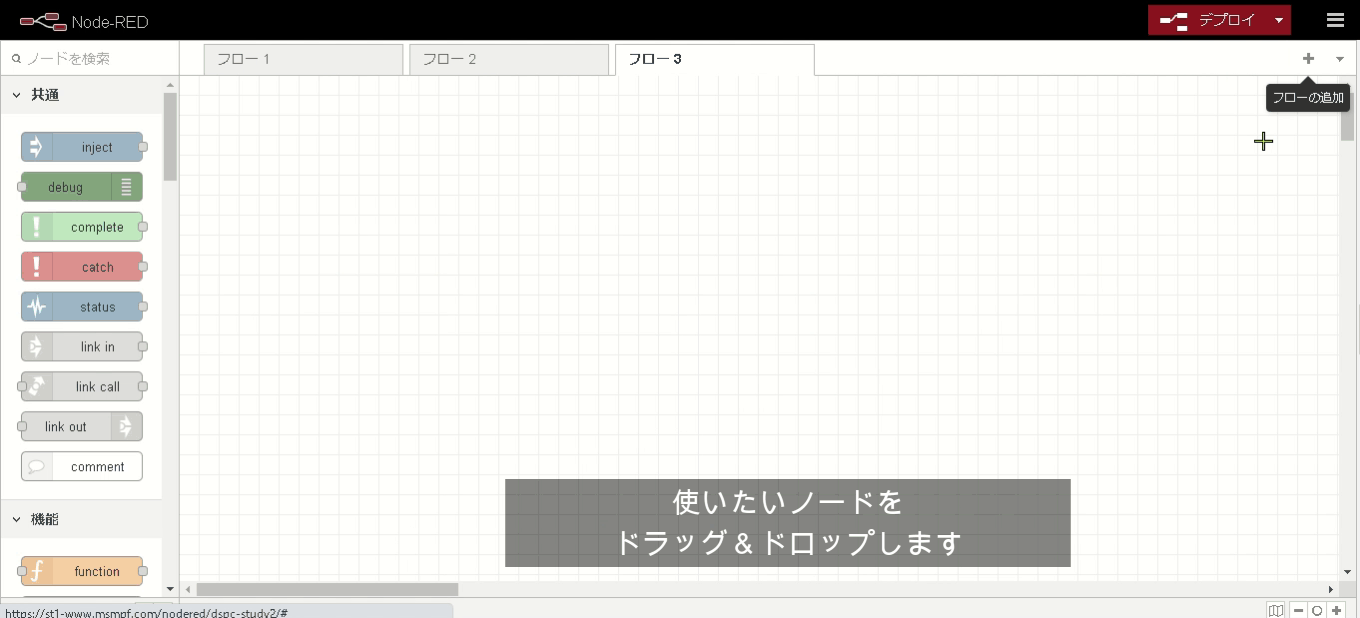

利用したいノードがあれば、パレットからワークスペースへドラッグします。

../../_images/addNode.gif

1.4. ノードを線でつなぐ

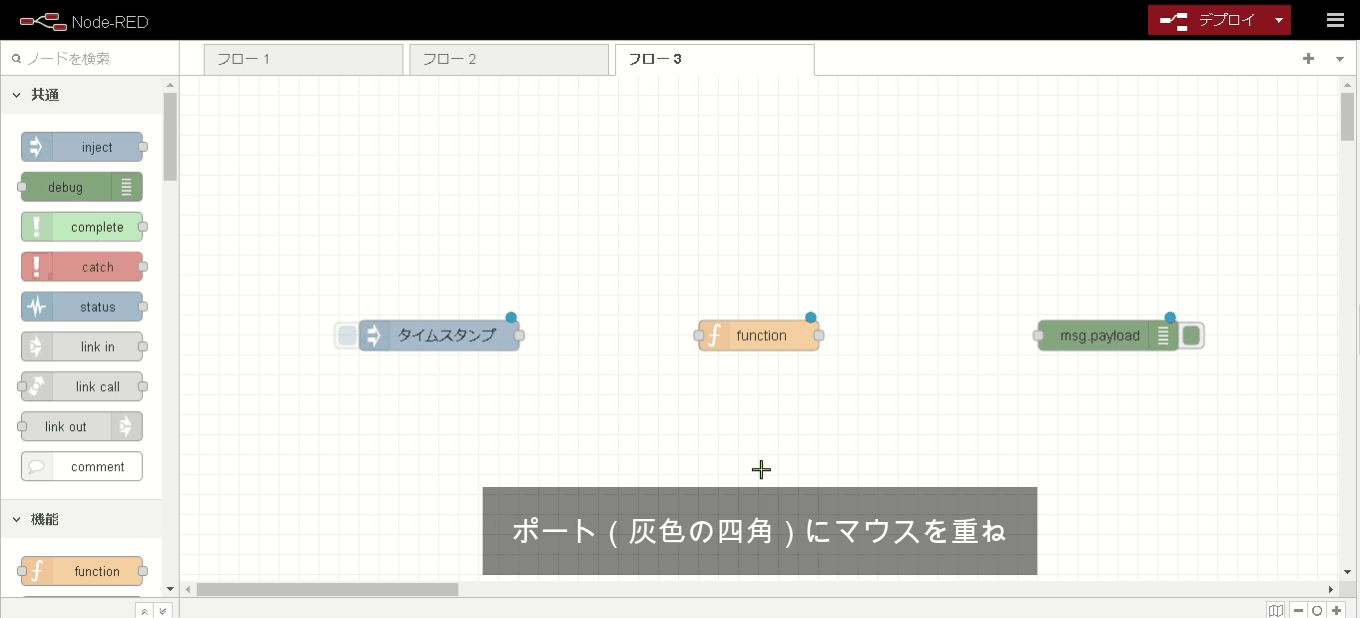

ノードの端にある灰色の四角をポートと呼びます。 ポートをドラッグすると線が伸びます。 ノードをつなげたいときは、線をもう一方のノードのポートまで伸ばし、マウスを離します。

../../_images/joinNode.gif

1.5. ノードをつなぐ線を消す

線を消したいときは、線をクリックし（オレンジ色に変わります）、Deleteキーを押します。 誤って線を消してしまっても、その直後であれば、Ctrlキーを押しながらZキーを押すと復元できます。

../../_images/deleteLine.gif

1.6. ノードをワークスペースから削除する

ノードを削除したいときは、ノードをクリックし（枠がオレンジ色に変わります）、Deleteキーを押します。 ノードを削除すると、そのノードから伸びていた線も消えます。 誤ってノードを消してしまっても、その直後であれば、Ctrlキーを押しながらZキーを押すと復元できます。

../../_images/deleteNode.gif

1.7. ノードを編集する

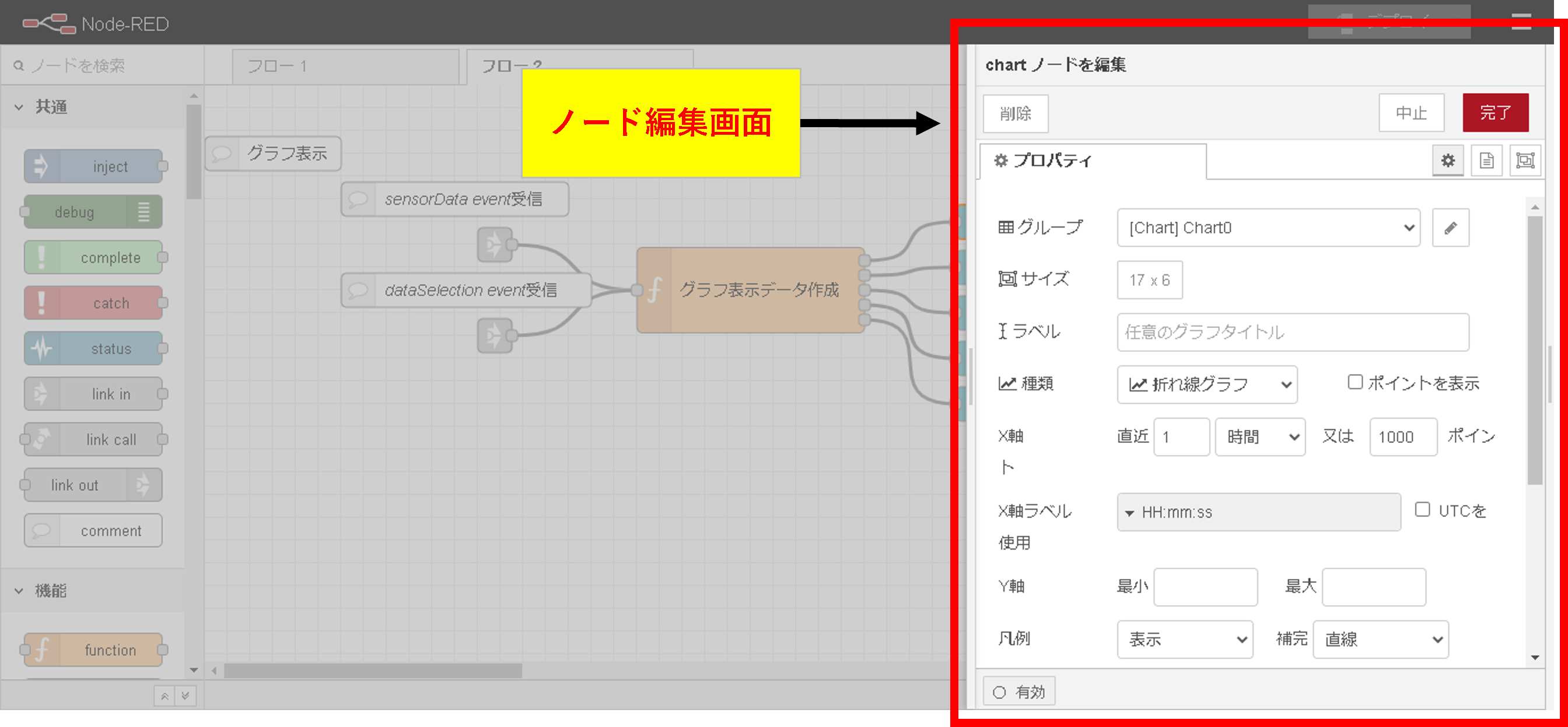

ノードをダブルクリックすると、画面右側にノードの編集画面が現れます。 編集画面上部には、「削除」、「中止」、「完了」のボタンがあります。 これらのボタンの動作は以下の通りです。

  • 「削除」：ノードを削除します（間違えて押してしまっても、直後に Ctrl + Z すれば復元可能）

  • 「中止」：編集内容を破棄します

  • 「完了」：編集内容を保存します（デプロイすると、可視化画面に反映されます）

どのような編集ができるかは、ノードの種類によって異なります。 初級編 や 上級編 の各項目や、次の「ノードのヘルプを見る」を参考にしてください。

../../_images/editNode.png

1.8. ノードのヘルプを見る

ノードを編集する際、ヘルプが参考になる場合があります。 ヘルプは、以下の2通りで参照することができます。

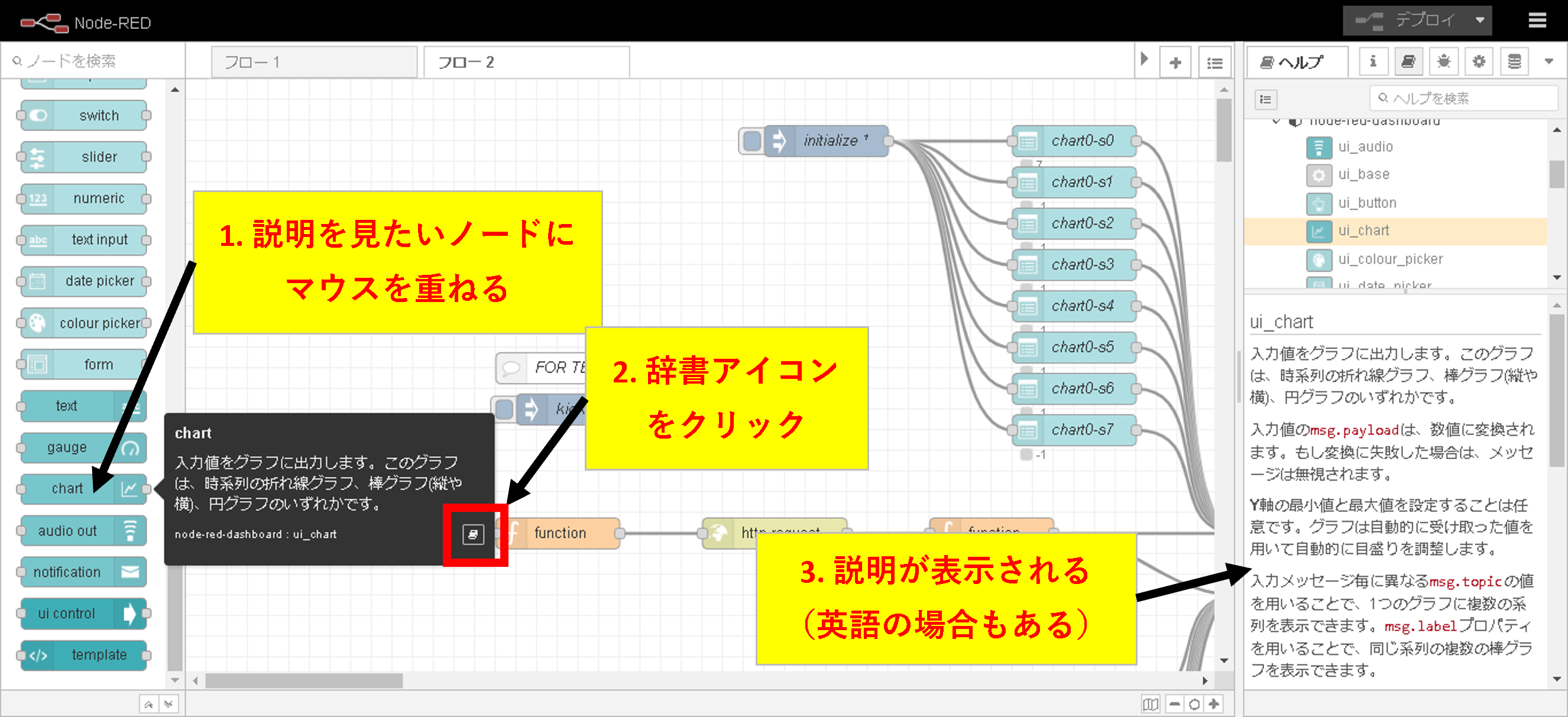

方法1
../../_images/showHelp_1.png

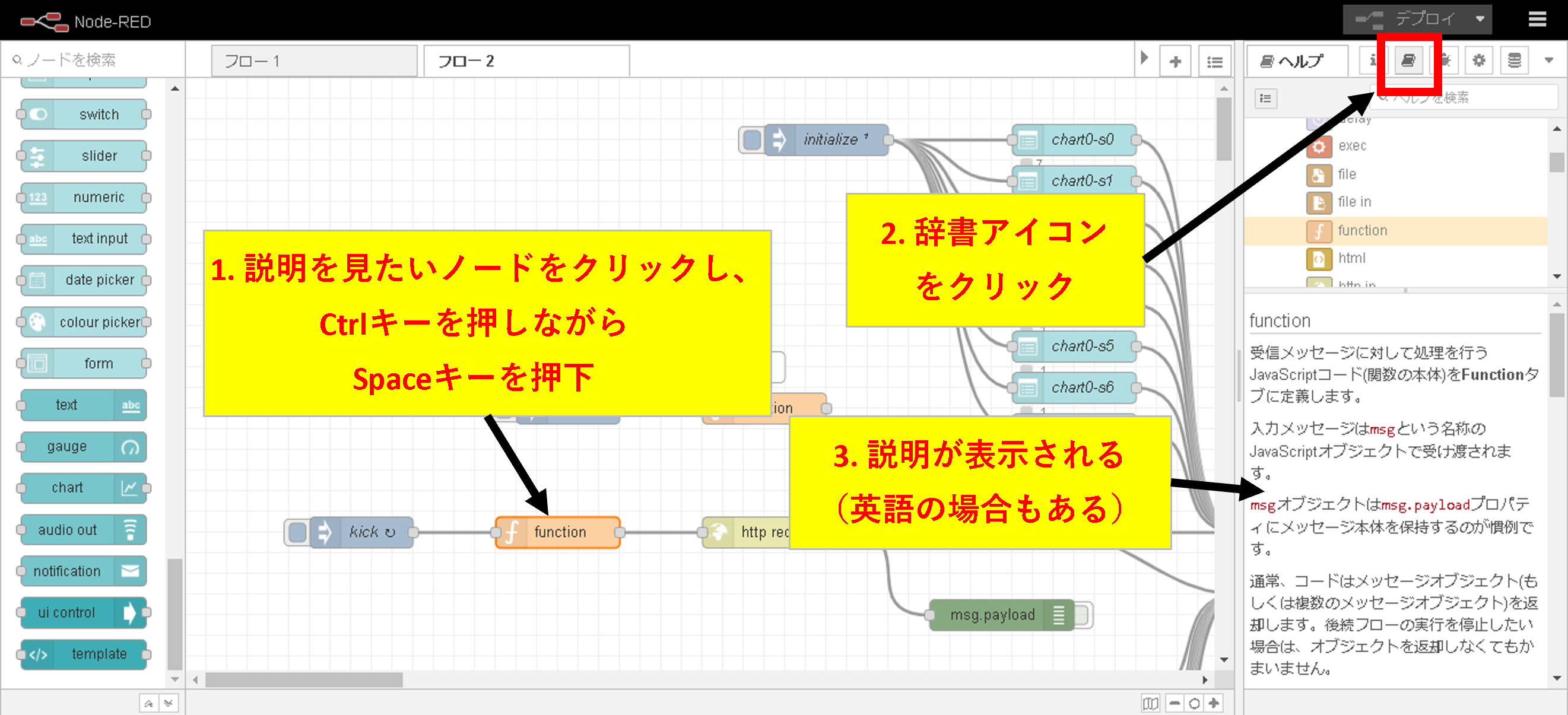

方法2
../../_images/showHelp_2.png

1.9. デプロイ（編集内容を可視化画面に反映）する

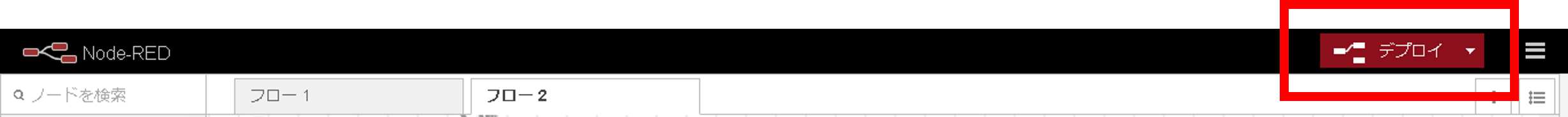

ノードを編集しただけでは、まだ可視化画面に反映されません。 ノードを編集した後、画面右上の「デプロイ」をクリックすると編集内容が可視化画面に反映されます。

../../_images/deploy.png

1.10. 可視化画面の主要なノード

可視化画面に利用するノードには、以下のようなものがあります。

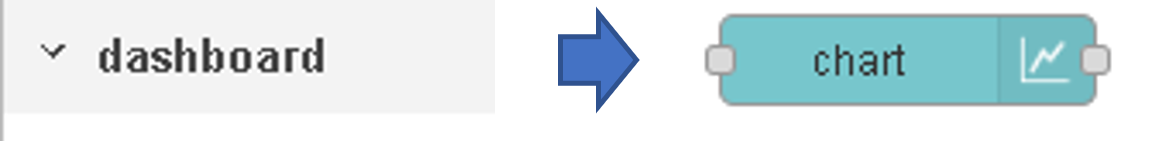

  • 画面にグラフを表示するノード（chartノード）

../../_images/nodeIcon_chart.png

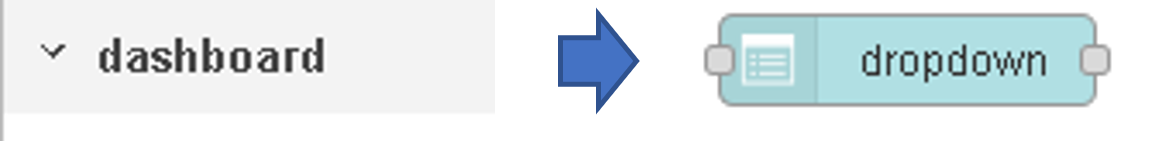

  • 画面にドロップダウンを表示するノード（dropdownノード）

../../_images/nodeIcon_dropdown.png

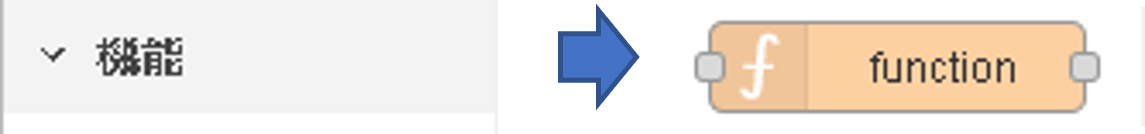

  • JavaScriptで処理を記述するノード（functionノード）

../../_images/nodeIcon_function.png

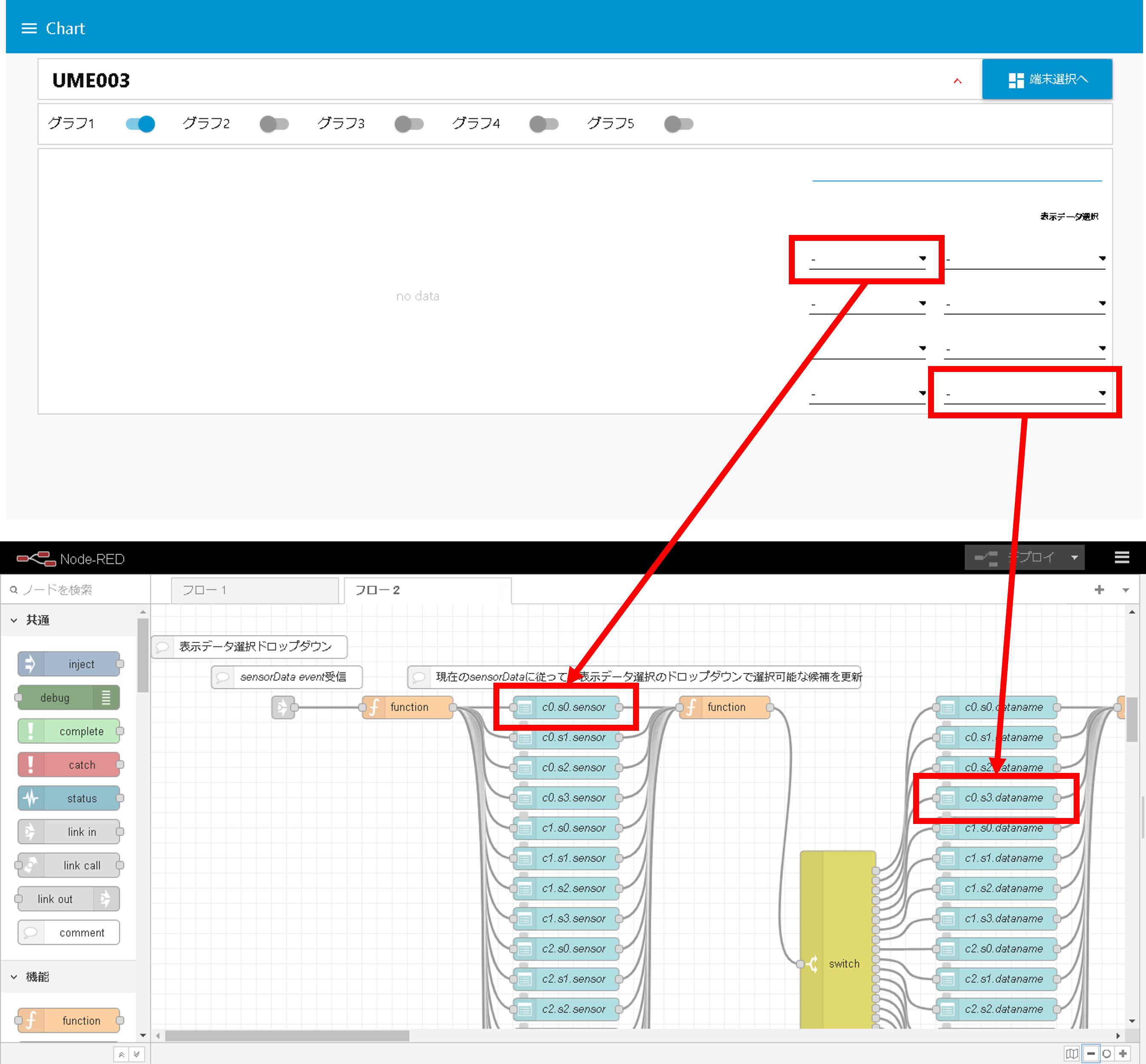

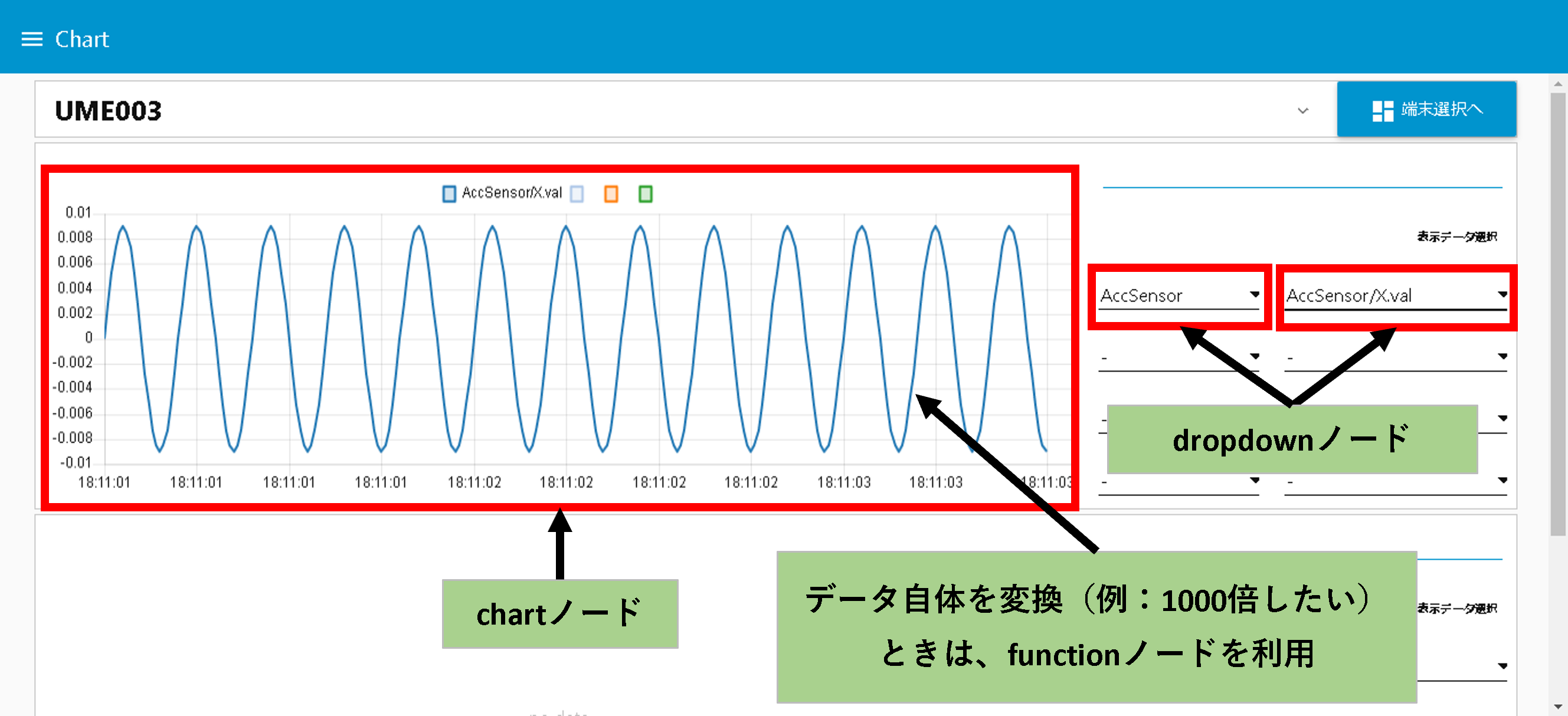

これらのノードは、可視化画面では以下のように対応します。

../../_images/corrGraph2Node.png

1.11. フロー上のchartノードと可視化画面の対応

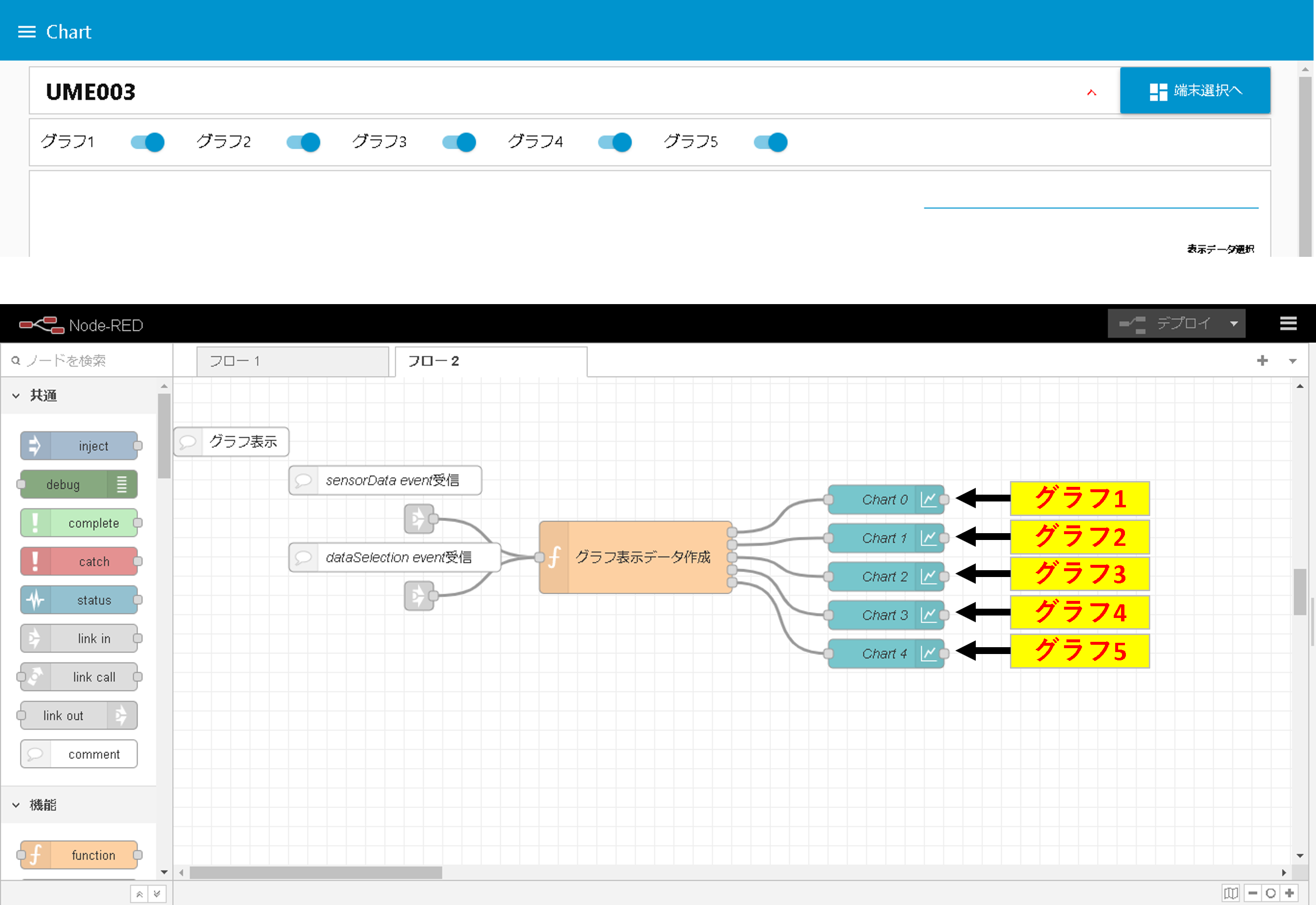

可視化画面には、グラフ1～グラフ5まで、最大5つのグラフを表示できます。 5つのグラフとフロー上のchartノードは下図のように対応します。

../../_images/corrGraph2Chart.png
